中睿發熱電纜低溫輻射供暖系統是一套為建筑物提供采暖的系統產品。因此，在該系統的施工、安裝調試過程中，要嚴格執行中華人民共和國和國建設部發布的《地面輻射供暖技術規程》中的相關內容。
1. 施工條件
☆1.1 設計圖紙及技術方案齊備。
☆1.2 施工場地及施工用水、電等臨時設施能滿足施工需要。
☆1.3 有防水層或防潮層要求的地面基層已施工完畢。
☆1.4 發熱電纜電源引線布線系統中的穿管溫控器安裝已按設計預埋要求完成。
☆1.5 鋪設區域內其它專業的隱蔽工程已全部完成，現場符合封閉***立施工條件，本單位工程不宜與其它單項工程交叉施工。
2. 施工程序
☆2.1 檢查鋪設區域確認其符合施工條件。
☆2.2 清理鋪設區域。
☆2.3 鋪設絕熱層。
☆2.4 皮設反射層（確定是否采用）。
☆2.5 鋪設鋼絲網。
☆2.6 按設計圖紙鋪設固定發熱電纜。
☆2.7 檢測發熱電纜的標稱電阻和絕緣電阻。
☆2.8 按設計要求澆注卵（豆）石混凝土填充層。
☆2.9 檢測發熱電纜的標稱電阻和絕緣電阻。
☆2.10 安裝溫控器。
☆2.11 鋪設地面裝飾材料，完成地面施工。
3. 施工方法
☆3.1 鋪設絕熱層聚苯乙烯保溫板。
聚苯乙烯保溫板應鋪設在平整干凈的結構面上。鋪設時應切割整齊，無縫隙，保溫板之間應用膠帶粘接平順。
當面積大于30平米，或邊長超過6米時，原則需安裝膨脹縫，沿外墻周邊應安裝邊角保溫，材料為聚苯乙烯保溫板。
☆3.2 鋪設鋼絲網。
將鋼絲網鋪設在聚酯真空鍍鋁膜上，接頭處應用綁扎帶捆扎牢固，鋼絲網之間搭接綁扎固定（如用卡釘固定電纜或用固定帶固定發熱電纜，鋼絲網應鋪設在卵（豆）石混凝土填充層中）。
☆3.3 鋪設發熱電纜。
發熱電纜須按設計圖紙要求間距鋪設在鋼絲網上，誤差≤±10mm小彎曲半徑為5倍電纜直徑，發熱電纜鋪設應美觀、平直，不準摔打發熱電纜。
固定方式：用綁扎帶或鋼絲網的鋼絲將發熱電纜固定在鋼絲網上；用固定帶或用卡釘將發熱電纜固定在絕熱層上。
注意事項：發熱線部分，須鋪設在地面絕熱層上部，不允許相互搭線，發熱電纜不允許凹進苯板中，冷熱線接頭處有明確標識（見產品說明）。
☆3.4 發熱電纜測試。
發熱電纜鋪設完畢后，按圖紙檢查是否符合設計要求并用萬用表和搖表（500MΩ）檢測每根電纜的標稱電阻、絕緣電阻、確保發熱電纜無斷路、斷路現象。在澆注卵（豆）石混凝土前須通電檢測發熱電纜發熱效果。
☆3.5 澆注卵（豆）石混凝土填充層。
卵石混凝土強度等級≥C15，卵石粒徑5～12mm，填充層厚度宜≥35mm且均勻，當有特殊要求厚度<35mm時，應在混凝土填充層內加設一層細目鋼絲網或在混凝土中添加防龜裂劑以增加填充層強度；卵石混凝土進入鋪設區域時須設墊板運送，推車等工具不能直接壓發熱電纜；混凝土澆注后應用木制工具輕輕夯實，不許大力粗夯；填充層完工后48小時內不許上人踩踏，填充層施工完畢后的地面嚴禁剔鑿、重載。
☆3.6 電纜再次測試。
填充層施工完畢后，再用萬用表和搖表（500MΩ）檢測每根電纜，以檢查發熱電纜在填充層施工過程中有無損壞。
☆3.7 溫控器安裝。
應在工程交付使用前安裝，以免破環；安裝時以溫控器安裝使用說明書為準；安裝后應通電檢測；檢測完后用膠帶纏裹以免損壞。
地溫傳感器的安裝須符合《地面輻射供暖技術規程》相關規定。
4. 系統運行調試
☆4.1 須在卵（豆）石混凝土填充層養護期滿后（一般為21天）才能開始用電調試。
☆4.2 啟動、調試發熱電纜供暖系統時，應將系統設定在5℃-10℃低溫范圍運行一段時間，然后逐步調升溫度，直至達到采暖舒 適溫度。
☆ 4.3 溫控器的調試應按不同種類溫控器安裝調試說明書進行。
☆4.4 系統進行調試應按中華人民共和國建設部發布的《地面輻射供暖技術規程》中的相關規定執行。
5.發熱電纜的維護
安裝發熱電纜的地面嚴禁剔鑿與重載，以免損壞發熱電纜；如不慎造成發熱電纜的剔斷等損壞，可采取以下措施補救。
☆5.1 組件式發熱電纜
＊5.1.1 如冷線處斷路，應將冷線焊接后加Ф6熱縮管熱封，再將斷的接地線焊接，然后用Ф8熱縮管將電纜外套熱封固定，并用防水密封膠處理。
＊5.1.2 如發熱導線斷路，應將發熱導線兩端斷頭處，套在銅套管處搭接，用壓線鉗壓牢固后，用Ф6熱縮管熱封，再將斷的接地線焊接，然后用Ф8熱縮管將電纜外套熱封固定，并用防水密封膠處理。
☆5.2 發熱電纜應避免在5℃以下的環境中施工，須施工時，現場應采取升溫措施。冬季施工，材料存放應采取防凍措施，安裝電纜時應先通電預熱。
☆5.3 為了保證發熱電纜的維護準確性，發熱電纜鋪設須按設計圖施工，檢舉和溫控器調整時，安裝負責人得設計人員同意后方可調整，并在原圖紙中注明尺寸。
6. 對于實木地板鋪設發熱電纜的施工要求
☆6.1 按下列圖示施工順序

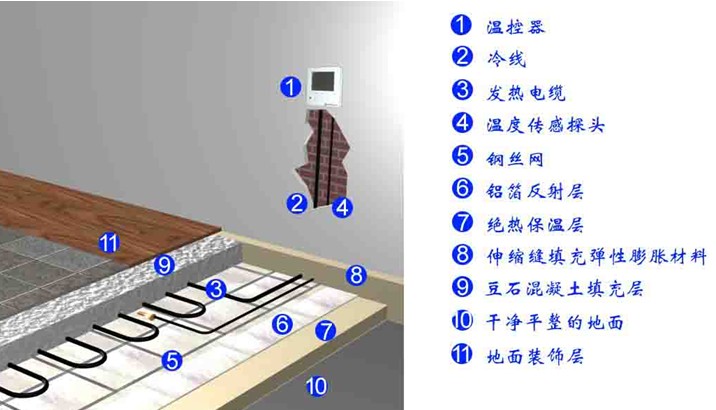

中睿電地暖發熱電纜工程結構圖
☆6.2 施工方法及注意事項
＊6.2.1 木龍骨安裝：按照木地板鋪設要求安裝，要求刷兩道防火涂料。
＊6.2.2 絕熱層、反射隔熱層、鋼絲網的鋪設：在龍骨間隙中進行鋪設；其它做法與采用混凝土覆蓋層時相同。
＊6.2.3 電纜鋪設：在龍骨間隙中進行鋪設，穿越龍骨處應鋸凹槽，加金屬套管，其它做法與采用混凝土覆蓋層時相同（注：應采用10w/m）發熱電纜）。
＊6.2.4 檢測鋪設好的發熱電纜的標稱電阻及絕緣電阻。如有條件，可臨時通電運行檢測，完成隱蔽驗收。
＊6.2.5 感溫探頭安裝，如采用地溫溫控器，應在安裝木地板的同時安裝地溫探頭。地溫探頭應安裝固定在木地板下表面，用膠帶、卡釘固定。如圖所示：
＊6.2.6 安裝木地板注意事項：安裝固定木地板時應避開穿越龍骨處的發熱電纜，以免損壞發熱電纜。
＊6.2.7 再次檢測發熱電纜：木地板安裝完畢后，重復6.2.4的步驟，確保系統安裝安 全可靠。
＊6.2.8 安裝溫控器。
注：6.2.2-6.2.4、6.2.7、6.2.8等安裝做法與采用混凝土填充層時相同。
